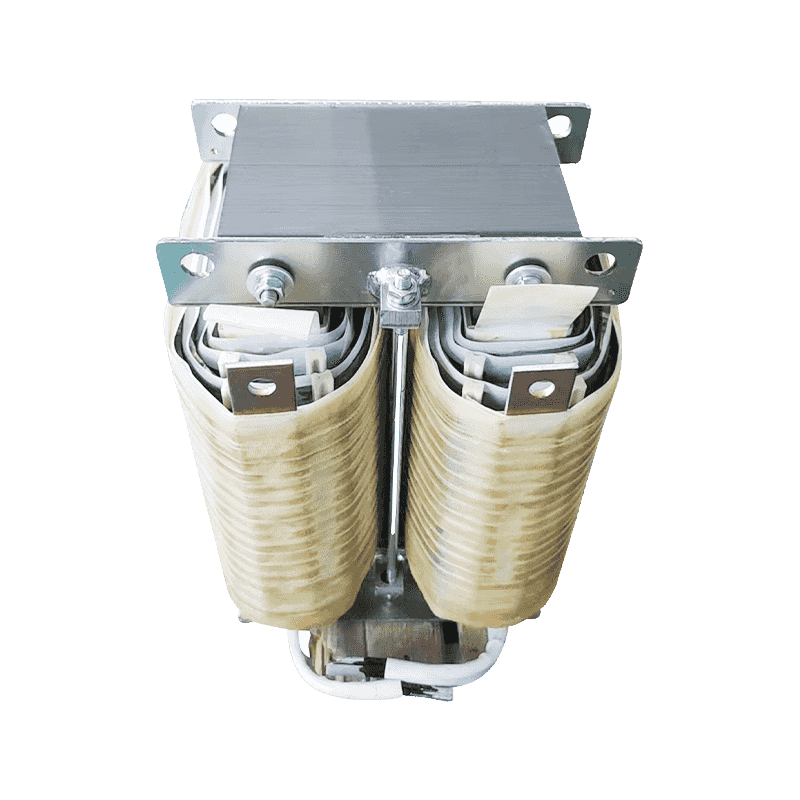

Měděný drátový stejnosměrný reaktor

Stejnosměrné tlumivky, také známé jako ploché vlnové reaktory, se používají na stejnosměrné straně měničů, invertorů pro všeobecné použití. Reaktor má stejnosměrný proud, kterým protéká střídavá složka. Jeho hlavním účelem je omezit střídavou složku superponovanou na stejnosměrný proud na specifikovanou hodnotu, udržet nepřetržitý proud usměrňovače, snížit hodnotu pulzace proudu, zlepšit vstupní účiník a potlačit harmonické složky generované měničem.
Vlastnosti:
1 Jádro je vyrobeno z vysoce kvalitního nízkoztrátového silikonového ocelového plechu válcovaného za studena. Kolona je rozdělena na malé jednotné segmenty několika vzduchovými mezerami. Vzduchová mezera je oddělena deskami z epoxidové laminované skleněné tkaniny a potažena speciálním lepidlem, aby se zajistilo, že se reaktance vzduchové mezery během provozu nemění a je nehlučná;
2. Cívka je navinutá smaltovaným měděným plochým drátem třídy F nebo H, který je těsně a rovnoměrně uspořádán, bez izolační vrstvy na vnější straně. Cívka s malou kapacitou přijímá strukturu vrstev, zatímco cívka s velkou kapacitou přijímá strukturu koláče, která má lepší ventilaci a efekt rozptylu tepla;
3. Cívka stejnosměrného reaktoru a aktivní zóna jsou sestaveny do jednoho kusu a poté procházejí procesem předsušení-vakuová impregnace nátěru-sušení za horka a vytvrzování. Díky použití impregnačního laku třídy H jsou cívky a jádra reaktorů Satons pevně spojeny. To výrazně snižuje hluk během provozu a má velmi vysokou tepelnou odolnost, což zajišťuje, že reaktor může být provozován bezhlučně a bezpečně i při vysokých teplotách;
4. Upevňovací prvky sloupku aktivní zóny stejnosměrného reaktoru jsou vyrobeny z nemagnetických materiálů, aby bylo zajištěno, že reaktor bude mít nízký nárůst teploty;
5. Exponované části jsou ošetřeny antikorozní úpravou; přívodní koncovky jsou vyrobeny z pocínovaných měděných trubkových koncovek nebo měděných řad.
