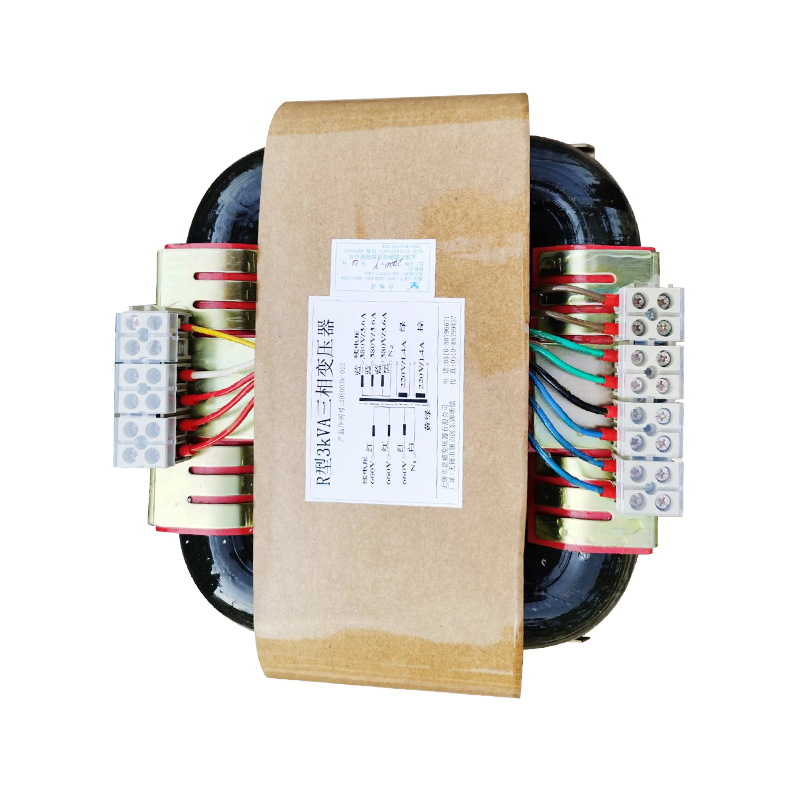

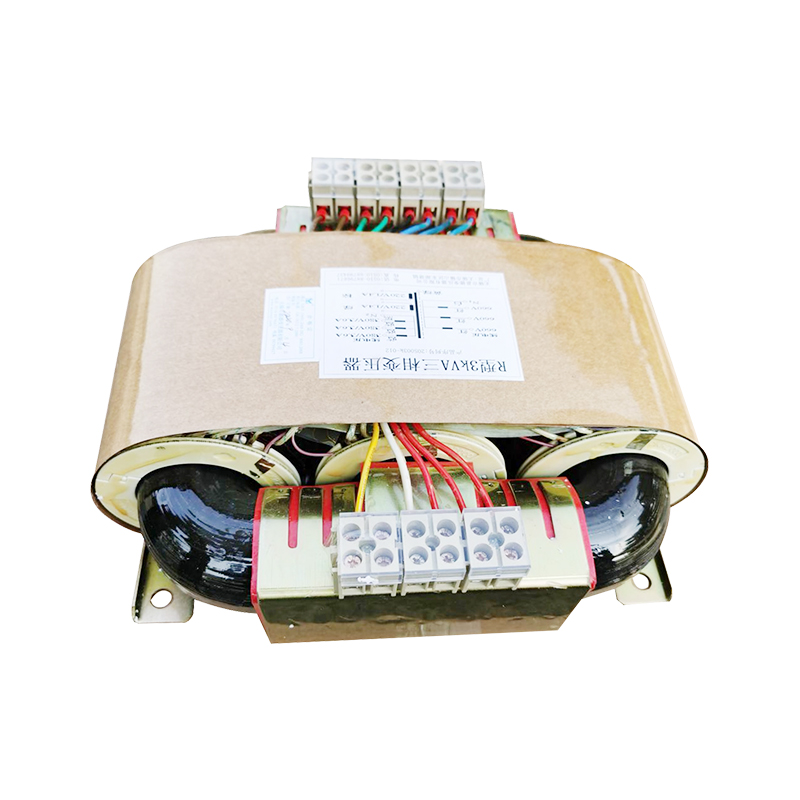

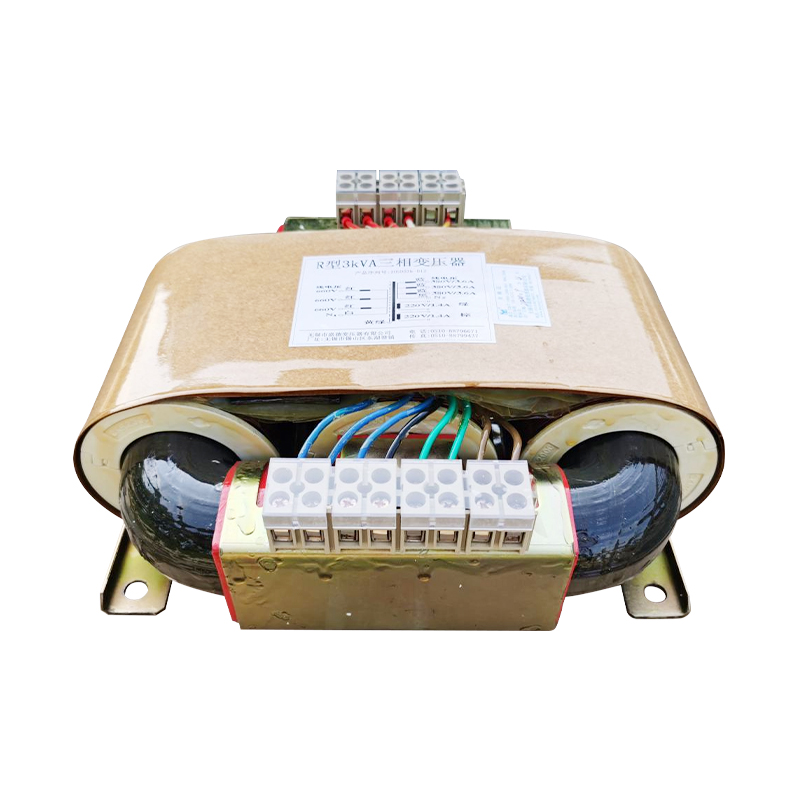

Třífázový transformátor typu R: jeho systém železného jádra využívá širokou škálu dobře orientovaných pásů křemíkové oceli válcovaných za studena svinutých do pasu, a průřez je kulatý, bez řezání lze navinout. Proto lze transformátor vyrobit bez hluku, malého magnetického úniku, malého proudu naprázdno, nízké ztráty železa a vysoké účinnosti. Cívka je válcová a každý kruh délky měděného drátu je krátký, takže vnitřní odpor je malý, nízká spotřeba mědi, nízký nárůst teploty, kolísání přetížení je malé, prasknutí než toroidní transformátor je lepší. Kromě toho jsou primární a sekundární cívky navinuty odděleně s kostrou vyrobenou z nehořlavých technických plastů PBT, což má za následek vysokou elektrickou odolnost a dobrou nehořlavost.
Transformátory typu R lze použít jako výkonové transformátory nebo oddělovací transformátory pro všechny elektrické spotřebiče.
1. Vyznačuje se vysokou účinností, malými rozměry a nízkou hmotností.
Materiál použitý pro železné jádro typu R je vysoce kvalitní za studena válcovaný orientovaný křemíkový ocelový plech. Po navinutí jádra se jádro žíhá, aby se přeskupila molekulární struktura plechu z křemíkové oceli.
2. Transformátor typu R má malé rozměry a nízkou hmotnost.
Transformátor typu R nemá vinutí řezného jádra, používá orientovaný vysoce kvalitní křemíkový ocelový plech, takže objem je malý. Lehký (o 30 % menší, o 40 % lehčí, o 40 % tenčí než transformátor typu EI).
3. Transformátor typu R s vysokou účinností.
Díky jádru bez řezání jsou ztráty železa velmi malé. Využívá vysoce kvalitní materiály a kompaktní konstrukci, vzdálenost mezi železným jádrem a vinutím je velmi malá, takže účinnost může dosáhnout více než 90 %.
4. Svodový magnetismus transformátoru typu R je malý.
Jádro transformátoru typu R nemá magnetickou mezeru a vinutí je vyvážené, takže magnetický únik je malý. Bez navrhování jakýchkoli opatření proti magnetickému úniku.
5. Transformátor typu R bez šumu a malého vývinu tepla.
Protože transformátor typu R nemá vinutí řezacího jádra, jsou při použití orientace plechu z vysoce kvalitní křemíkové oceli s rovnoměrným kruhovým průřezem a kontinuálním vinutím velmi nízké ztráty odporu a produkce tepla. A není řezán, takže magnetostrikční napětí je snadno absorbováno a aplikováno bez hluku.
6. Budicí proud transformátoru typu R je malý.
Konstrukce transformátoru typu R je rozumná, takže se vyznačuje nízkou ztrátou železa, nízkou tvorbou tepla, nízkým budicím proudem a úsporou energie.
7. Transformátor typu R má vysoký koeficient bezpečnosti.
Kapacita | 3 KVA |
Jmenovité napětí | 660VAC |
Primární napětí | 660VAC |
Sekundární napětí | 380V/220V |
Frekvence | 50/60 Hz |
Materiál vodiče | Měď |
Nárůst teploty | ≤ 65 tis |
Hluk | <70dB@1m |
Třída izolace | H třída |
Chladící měsíc | AN |
