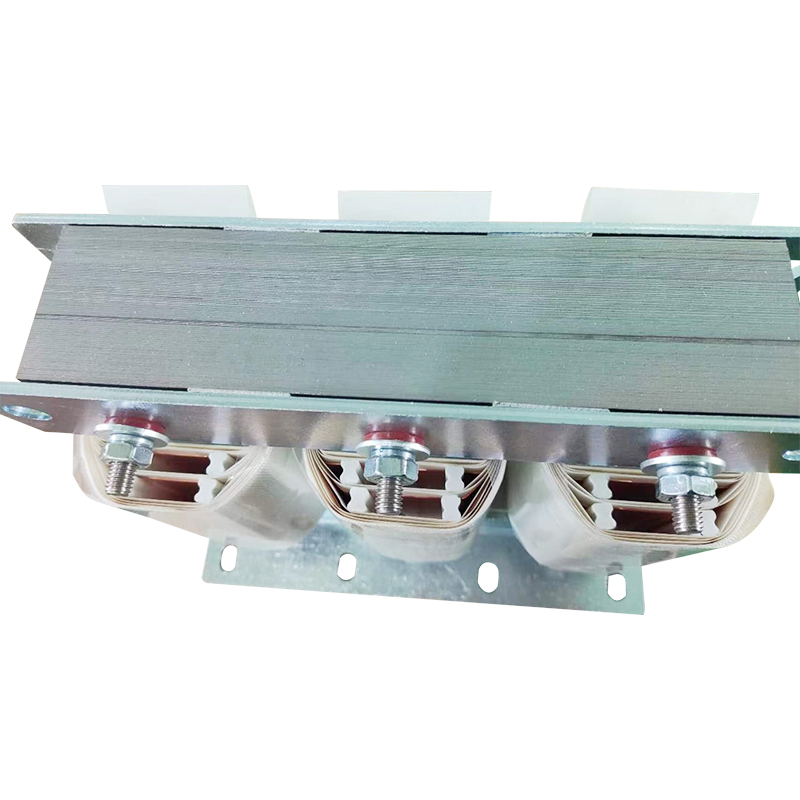

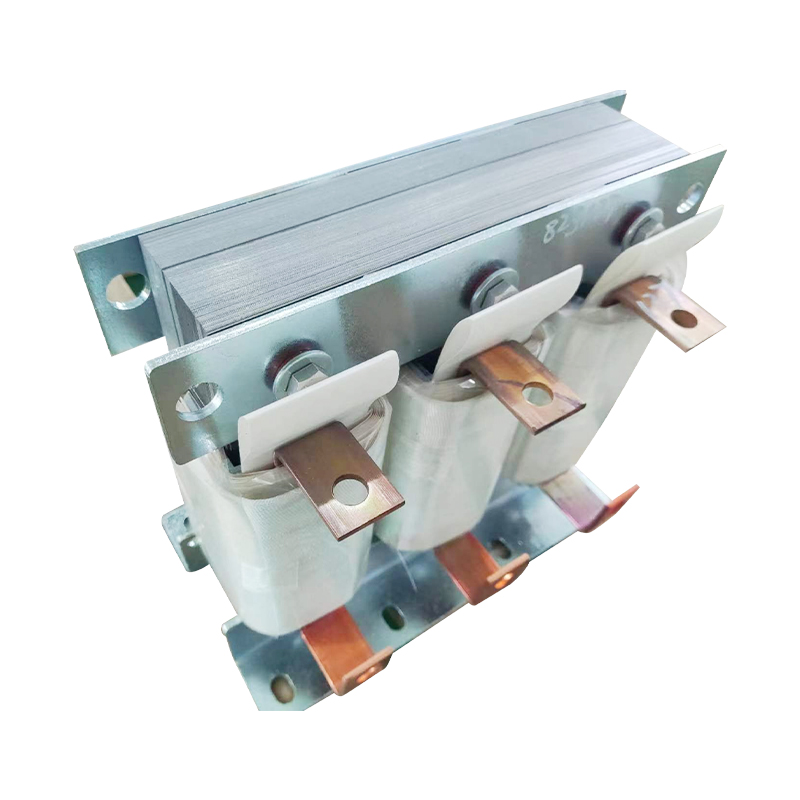

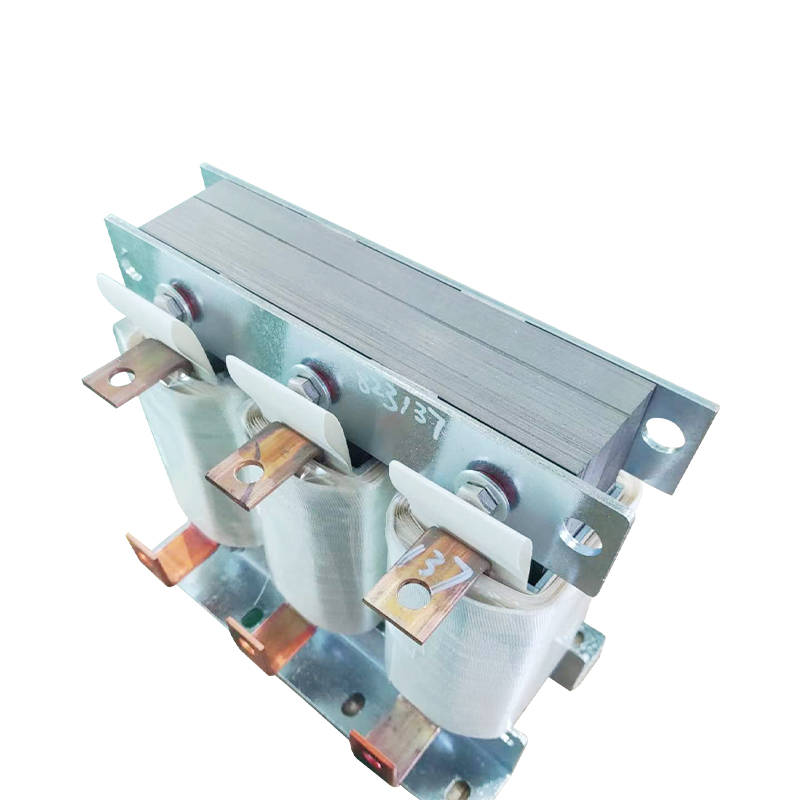

Třífázový filtrační reaktor 660V

Vlastnosti produktu

V energetických sítích existuje mnoho zdrojů harmonických, jako jsou usměrňovače, měniče a měniče kmitočtu. Harmonické harmonické vyššího řádu generované těmito zařízeními mohou vážně ohrozit bezpečný provoz hlavních transformátorů a dalších elektrických zařízení v systému. Filtrační reaktory jsou široce používány ve vysokonapěťových a nízkonapěťových filtračních skříních. Jsou zapojeny do série s filtračními kondenzátory a naladěny na určitou rezonanční frekvenci, aby absorbovaly harmonické proudy odpovídajících frekvencí v elektrické síti. Míry reaktance jsou 1 %, 5,67 %, 6 %, 12 % a 13 %, schopné eliminovat harmonické 3., 5., 7., 11., 13. a vyššího řádu. Když jsou filtrační tlumivky zapojeny do série s kondenzátory, účinně absorbují síťové harmonické a zlepšují účiník systému, což hraje významnou roli v bezpečném provozu systému.

Vlastnosti:
1. Filtrační reaktor je k dispozici v třífázovém i jednofázovém typu, přičemž oba jsou suchého typu s železným jádrem.
2. Železné jádro používá vysoce kvalitní, za studena válcované silikonové ocelové plechy s nízkou ztrátou. Sloupce aktivní zóny jsou rozděleny do stejnoměrných malých sekcí několika vzduchovými mezerami, které jsou rozmístěny deskami z epoxidové vrstvené skleněné tkaniny a slepeny speciálním lepidlem, aby se zajistilo, že se vzduchová mezera reaktoru během provozu nemění.
3. Cívky jsou navinuty plochým měděným drátem třídy F nebo H a uspořádány těsně a rovnoměrně.
4. Po sestavení procházejí cívky filtračního reaktoru a železné jádro předpečením → vakuová impregnace → proces tepelného vytvrzování s použitím impregnačního laku třídy H k pevnému spojení cívek a železného jádra.
5. Svorky, upevňovací prvky a další části filtračního reaktoru jsou vyrobeny z nemagnetických materiálů, aby byl zajištěn faktor vysoké kvality a dobrý filtrační účinek.
6. Všechny exponované části jsou ošetřeny antikorozními opatřeními.
7. Má nízký nárůst teploty, nízké ztráty, vysokou míru komplexního využití a snadno se instaluje.
